本ケースは、従来の自作パソコンと同じような感覚で、マザーボードやビデオカードを
自由に選択し組込むことができる"Super Note"自作ケースとして設計サンプルが開発され
た。本開発が示す思想から、今後とびきり高性能のノート型パソコンを自由に自作出来る
道が開かれて行くかもしれない。
高品質なビデオ信号を伝達可能なデジタル式（ＤＶＩ）の液晶表示パネルを内臓採用し
た。ＤＶＩ式では、従来のアナログ信号への変換を一切含まないため、デジタルの高品質
が保たれる。今後、従来タワーケース型の分野だったマニア好みの高速３Ｄゲームや動画
像編集などがノート型パソコンでも簡単に出来るようになって来そうだ。
このため、本機の呼称も、"Super LapTop"や"DOS/V Note"、"Big Note"、はたまた
スーツケースパソコン("SuitCase PC")、トランクパソコン("Trunk PC")用ケース
などとも呼べそうだ。
ケースの構造（試作品） 全体写真（試作品）
Pentium4:2.4GHZ,VGA:RADEON9000AGP,512MBDDR,スリムCD-RW,3.5"HDD,
200W電源,14.1"TFT,など搭載システム例。Case size :370Wx330Dx 74H
高性能ビデオカードを組込みのため、写真のＡＧＰライザカードを採用した。
このため、すっきりとケース内にビデオカードが収まっている。マザーボードの種類によ
っては、ＡＧＰスロットを持たないものもあるため、ＰＣＩライザカードもオプション
設定の予定である。

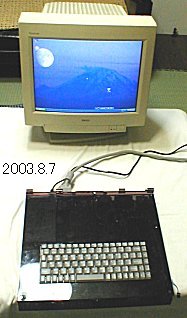

次ぎに特徴的なのは、液晶（ＬＣＤ）パネル部分が取り外し可能なことである。これに
より、ＤＶＤの映画を大きな画面で見たい時などの用途では、大画面のテレビや外部モニターを
接続することができる。この様子を写真下（写真では、１７インチの外部モニター）に示す。
尚、本ケースの構造は、すでに実用新案や著作権登録済みである。
ケースの主な仕様：予想小売価格 \79,800円（●項のベアボーン仕様）
●設計サンプルでは、アクリル板材ケース採用。商品化
時点は、アルミ材の採用も予定。
●大型高精度１４型液晶パネル（ＸＧＡ仕様）を搭載。
●８８キーのキーボードを内臓搭載。
●Pentium 4 対応の大容量２００Ｗ電源を搭載。
●薄型（スリム）のＣＤ−ＲＷドライブ（オプション）
搭載可能。（ＩＤＥへの変換アダプター付属）
●ハードディスクは、デスクトップ仕様の３．５インチ
やノート用２．５インチを自由に選択搭載できる。
●マザーボードは、マイクロＡＴＸタイプを自由に選択
搭載出来る。このため、ＣＰＵやメモリーはデスク
トップ仕様のものを使い回し出来る。
●ビデオカードは、ＤＶＩ出力の付いたＡＧＰタイプを
自由に選択搭載出来る。このため、デスクトップ仕様
のものを使い回し出来る。
(2003.8.22)
組立手順
１．マイクロＡＴＸ仕様のマザーボードを付属の取り付
けネジＭ３で、ケース底部のボスにドライバーで
固定する。
２．ハードディスクを取り付ける。
付属の取り付けネジ（インチネジ）を、ケース
裏側から刺し込み、ケース底部に固定する。
ノート用２．５インチの場合は、その取付け位置に
合わせてケース底部に固定する。
４．スリム型ＣＤ−ＲまたはＣＤ−ＲＯＭドライブを取り
付ける。
付属の専用取付け板に、付属の取付けネジＭ２で、
まず取り付ける。次ぎにこの専用取付け板自身を
ハードディスクの上部に置き、ケース側面部からＭ３
ネジ２個で固定する。
５．ビデオカードを取り付ける。
まず付属のライザカードのＡＧＰスロットにビデオ
カードの刺込み端子（カードエッジ部）を挿入する。
次ぎに、そのライザカードをマザーボードのＡＧＰ
スロットに挿入する。また最後にビデオカードの
スロットカバー金属板をケースの専用支柱のネジ穴に
Ｍ３ネジで固定する。
６．ケーブル、コネクターの取り付けについて
（１）４ピン電源コネクターをハードディスクに付ける。
（２）付属のＩＤＥケーブルをハードディスクに付ける。
（３）スリム型ＣＤ−ＲまたはＣＤ−ＲＯＭドライブは、
まず付属のＩＤＥ変換カードをドライブのコネク
ターに取り付ける。次ぎに付属のＩＤＥケーブル
をこの変換カードのコネクターに取り付ける。
後は、電源コネクターを刺し込めばよい。
（４）キーボードの接続
キーボードの接続は、ＵＳＢタイプである。
マザーボードのＵＳＢヘッダーピンに、相当する
ＵＳＢ信号ピンをそれぞれ挿入して取り付ける。
信号は、電源、グランド、DATA+,DATA-である。
（５）ＡＴＸ電源コネクターをマザーボードの電源コネ
クターに付ける。
